实时/历史数据教程#

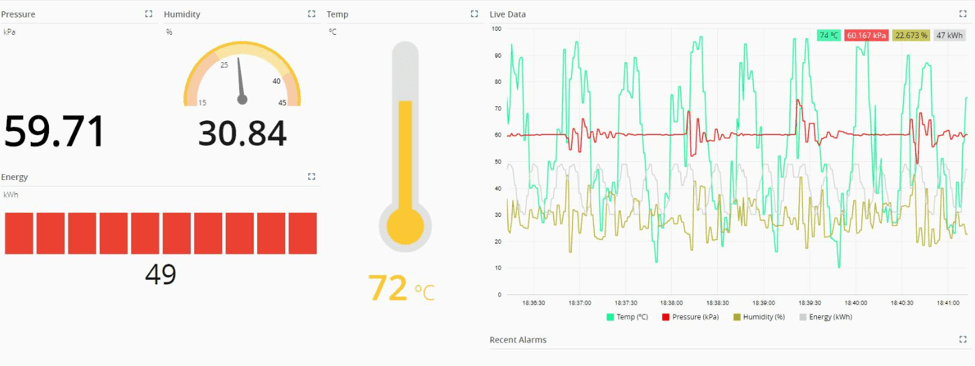

Live Data examples

概述#

本文档将提供配置一种机制的快速指南，该机制能够从进入系统的事件中实时检索信息，或获取过去记录的历史数据。

设置实时数据/历史数据#

为了能够使用实时数据/历史数据功能，必须执行以下步骤：

  • 创建UI页面并配置事件数据源
  • 插入小组件以可视化事件信息

创建UI页面#

用于实时数据/历史数据的UI页面是普通的UI页面，但添加了“事件数据源”功能，该功能必须创建和添加。

配置事件数据源#

在此示例中，正在配置数据源以订阅名为EquipmentData的物联网事件定义。此示例事件的结构如下：

{
  "AppProperties": {
     "EventDefinition": "EquipmentData",
     "EventTime": "2020-08-12T20:17:46.384Z",
     "ApplicationName": "ConnectIoTSimulator",
  },
  "Data": {
      "Temp": 20,
      "Humidity": 45
  },
  "SysProperties": {
    "EventId": "1600795819339901352",
    "EnqueueTime": "2020-09-22T17:30:19.385Z",
    "UserName": "CMF\\producttest",
    "HostName": "VM-DSM03",
    "IPAddress": "::ffff:10.24.16.33"
 }

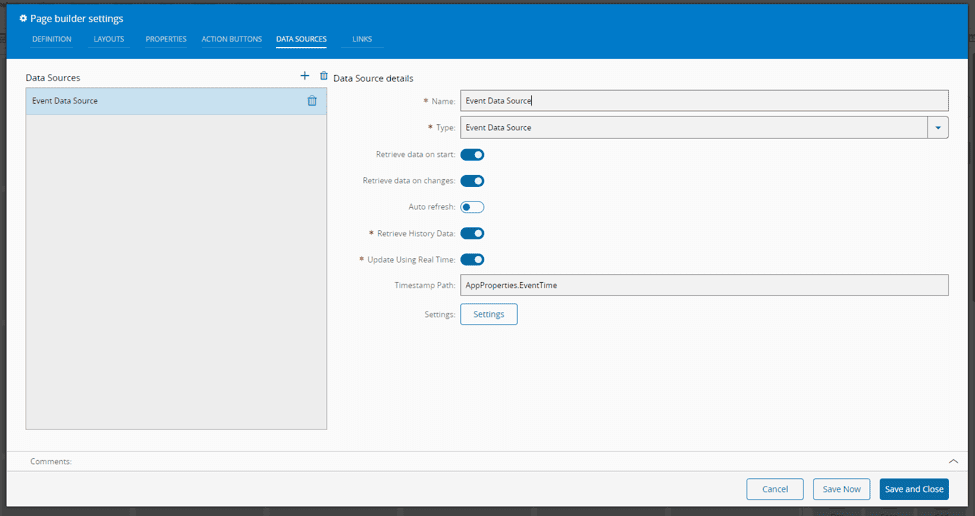

要在UI页面编辑器中设置事件数据源，请转至UI页面设置中的数据源选项卡：

Data Source Event Settings

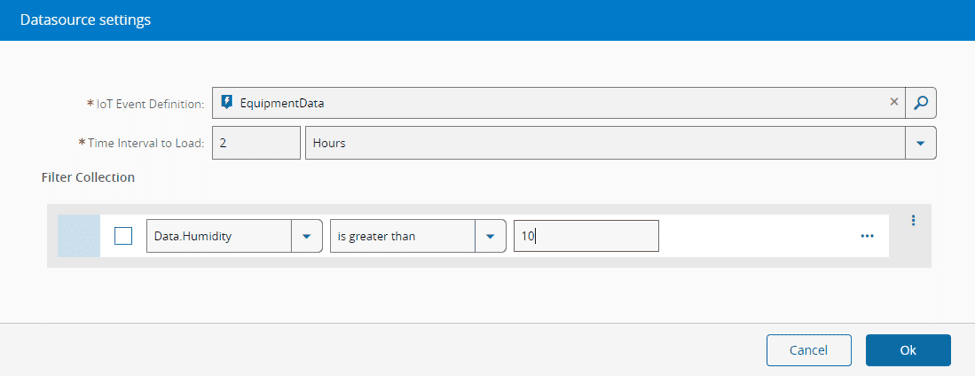

您可以通过单击同一选项卡中的设置按钮访问数据源的其他设置：

Additional Settings of the Data Source, accessible by clicking the Settings Button

以下是事件数据源的特定属性：

参数 描述 示例
检索历史数据 设置为True可获取历史数据，否则设置为False True
使用实时更新 设置为True可订阅实时数据 True
时间戳路径 事件中时间戳属性的路径 AppProperties.EventTime
物联网事件定义 用于检索信息的物联网事件定义 EquipmentData
加载时间间隔 用于检索历史数据的时间间隔 2 Hours
筛选器集合 为筛选实时订阅或历史数据中的结果而构建的筛选器集合 Data.Humidity > 10

Table: 事件数据源的特定属性

Note

要访问这些属性，必须通过单击设置访问扩展的数据源设置

事件数据源输出#

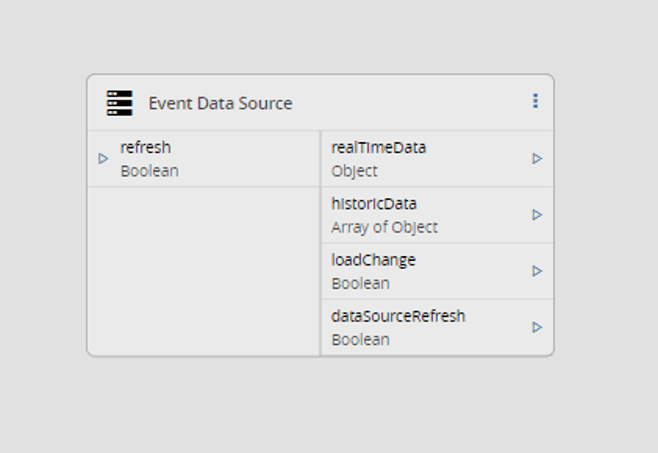

Data Source Outputs

此数据源的具体输出如下：

参数 描述
realTimeData 包含通过实时订阅接收的对象（事件）
historicData 包含通过历史数据获取的对象（事件）的集合

Table: 事件数据源的特定输出

可视化小组件#

事件数据源负责通过可用的数据源输出获取可馈送至MES系统中不同小组件的信息。以下各节举例说明了如何使用和配置实时数据小组件，以显示上一节中DataSource提供的信息。

实时数据小组件配置#

将实时数据小组件添加到UI页面，然后进入配置面板：

布局#

时间(X)和值(Y)轴的配置在此面板中执行。

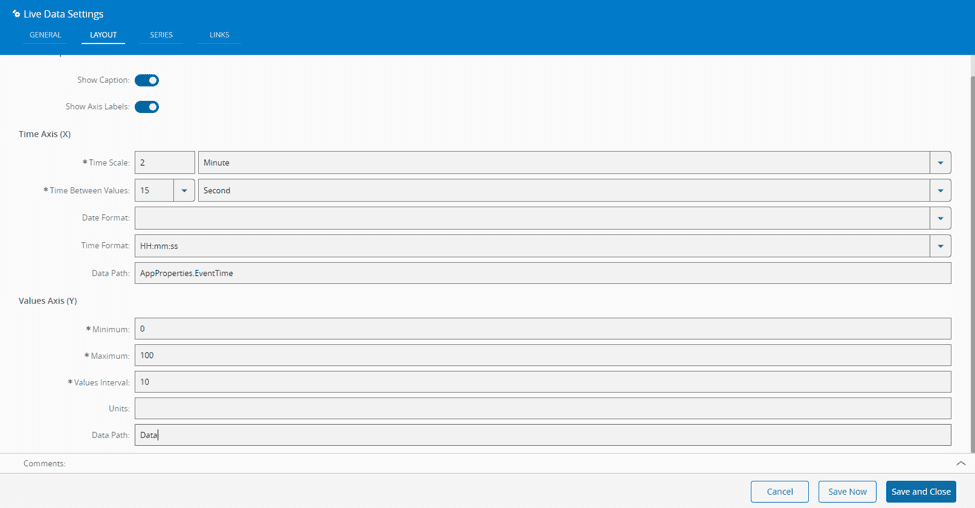

Live Data Widget Layout Settings

X轴重要配置条目#

参数 描述 示例
时间刻度 图形中显示的X轴刻度 2 Minutes
数据路径 对象中包含事件时间戳的属性的路径 AppProperties.EventTime

Table: X轴重要配置条目

Y轴重要配置条目#

参数 描述 示例
最小值 Y轴最小刻度值 0
最大值 Y轴最大刻度值 100
数据路径 对象中包含要显示的事件信息的属性的路径 Data

Table: Y轴重要配置条目

在此例中，我们正在设置实时数据小组件，其X刻度为2分钟，Y刻度为0至100。小组件将从属性AppProperties.EventTime获取要在X轴上显示的信息，从属性Data获取要在Y轴上显示的信息。

图表系列#

可以添加多个不同的系列，显示要显示的不同值。在此例中，我们将配置两个图表系列：

  • 湿度
    • 系列将以红色显示，并将显示对象属性中可用的信息 Data.Humidity
  • 温度
    • 系列将以蓝色显示，并将显示对象属性中可用的信息 Data.Temperature

湿度系列#

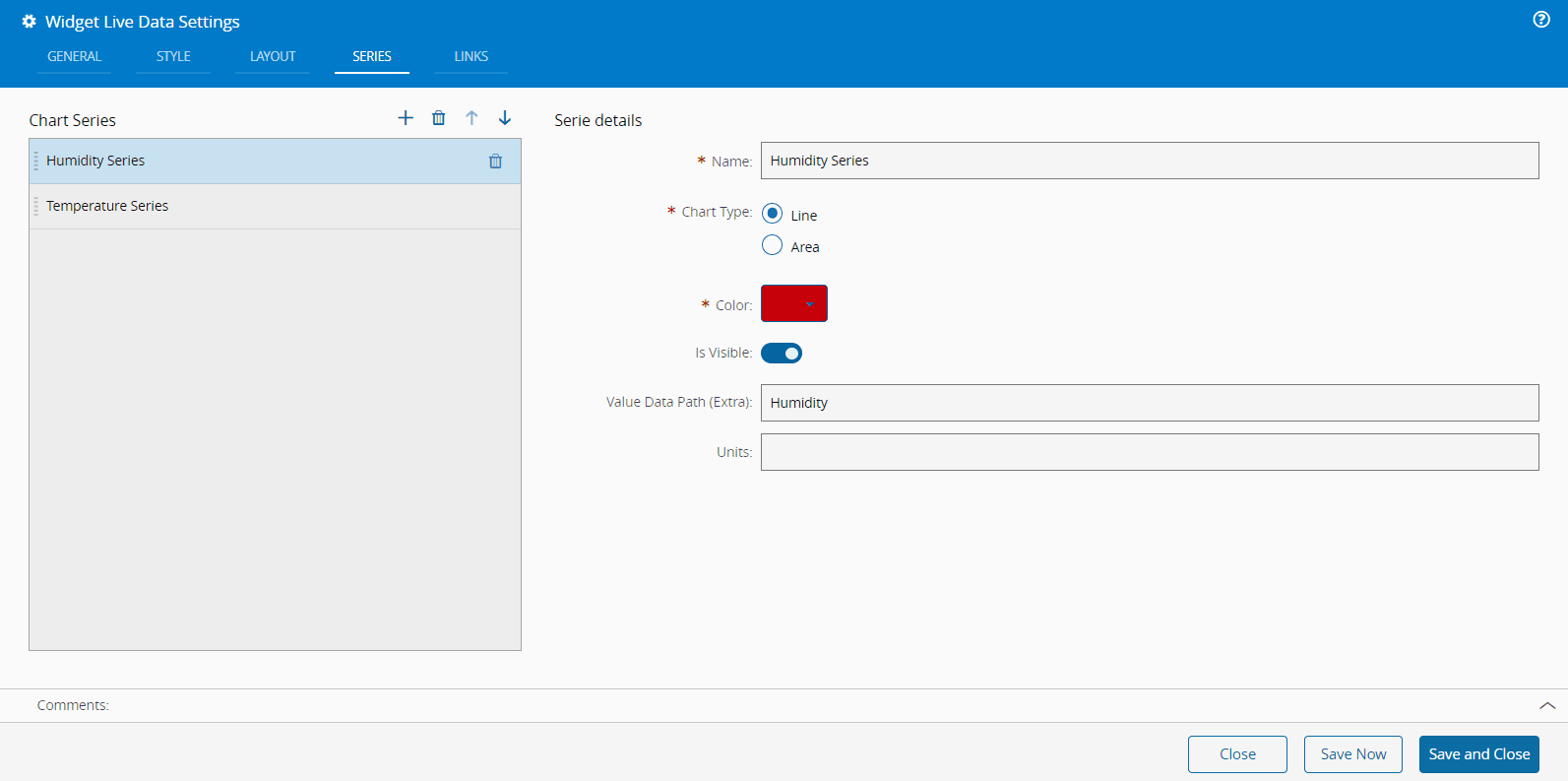

Live Data Widget Humidity Series Settings

温度系列#

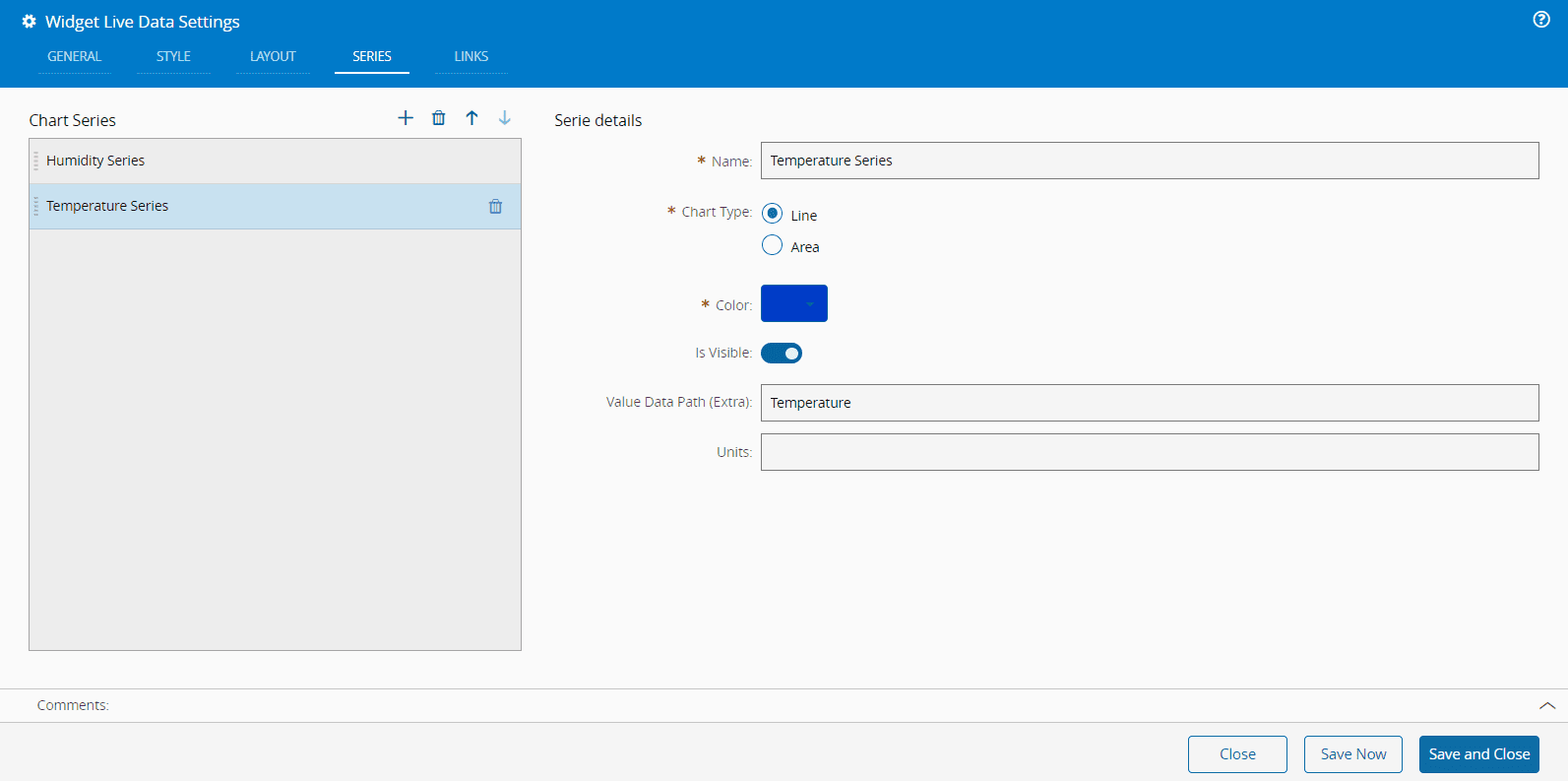

Live Data Widget Temperature Series Settings

系列配置#

下表显示了这些系列中最重要的设置：

参数 描述 示例
名称 系列名称 Temperature Series
颜色 系列显示颜色 -
额外数据路径 可以在此处指定数据路径，以便为同一事件创建多个系列。这将附加到布局设置的数据路径中 Temperature
系列单位 此系列的单位 ºC

Table: 系列配置设置

由于我们在布局面板中将Data指定为数据路径，因此在此系列中，将从属性Data.Temperature检索信息。

输入#

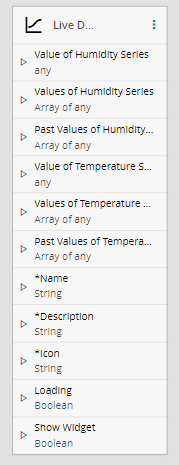

Live Data Widget Inputs

下表显示了实时数据小组件的特定输入。这些输入将可用于每个系列：

参数 描述
value 接收并显示单个值
values 接收并显示一组值
pastValues 接收带有过去时间戳的一组值并显示它

Table: 实时数据小组件输入

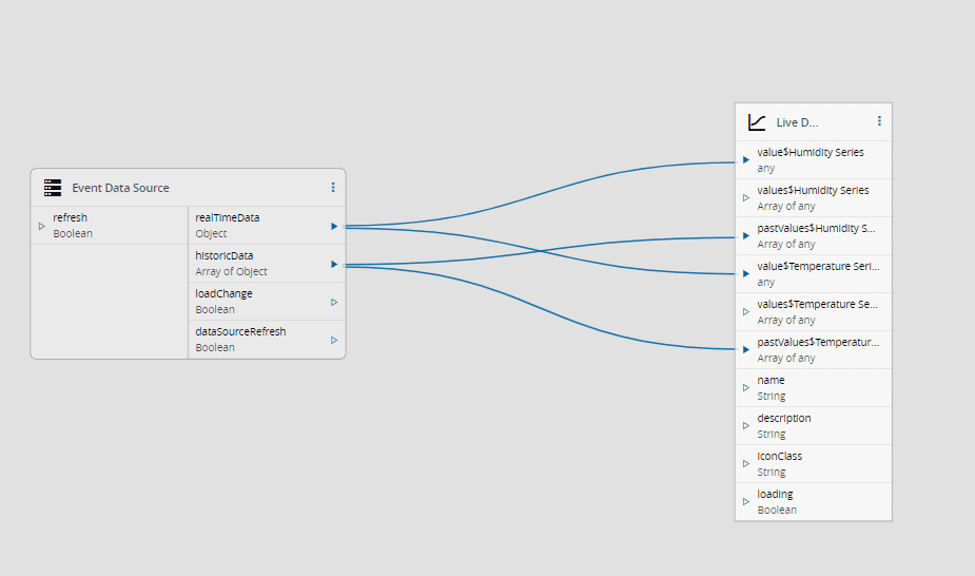

要完成配置，请设置事件数据源输出和实时数据小组件输入之间的连接，如下图所示：

Connections Between Event Data Source and Widget
