BI卡教程#

本文档将指导读者设置和使用BI卡功能。

概述#

BI卡是KPI值的可视化表示，以便显示实时信息。

BI卡通过使用不同的可视化选项显示多个KPI的数据，提供了一种轻松构建高度可视化看板的方法。这可以突出显示实体的性能，以便关键用户可以控制生产状态，并采取预防性或纠正性措施。下图显示了一个带有BI卡的看板示例。

概念#

下表介绍了与BI卡相关的主要概念。

Table: BI卡主要概念

KPI#

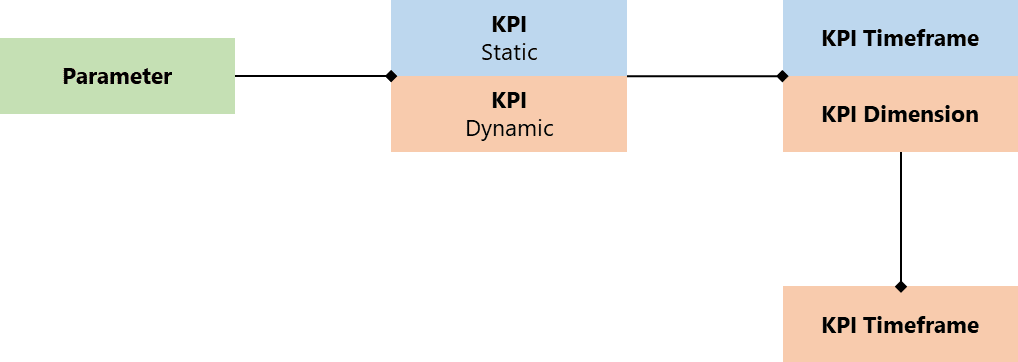

KPI是一个对象，可用于存储和组织数据，以便在报表和小组件中显示。KPI对象模型如下图所示。

KPI有两种类型：静态和动态。

静态KPI按定义的时间范围为配置的数字参数存储数据。用户必须选择一个频率计算（每日、每周、每月或每年），该计算定义将数据插入KPI的时间间隔。动态KPI与实体类型和KPI维度相关联。每个KPI维度对应KPI范围的变化。

对于这两个KPI，都需要定义目标类型（KPI类型），如最大化、最小化或偏离目标值。

KPI在UI页面的小组件中引用，在运行时，GUI将请求应用程序服务器检索KPI值。

设置BI卡#

创建KPI#

由于BI卡显示从KPI获得的信息，因此在创建BI卡本身之前，必须确保所需的KPI可用。

对于KPI，必须定义KPI类型（最大值、最小值或偏差），对于每个KPI类型，必须配置目标，以便允许用户在BI卡上直观地评估当前值与目标值的比较情况。

对于类型为“最大值”的KPI，应配置限制（如下所示）。

对于类型为“最小值”的KPI，应配置限制（如下所示）。

对于类型为“偏差”的KPI，应配置限制（如下所示）。

对于链接到数据类型为“日期时间”的参数的KPI，KPI类型应定义为“最小值”。应配置以下限制（如下所示）：

静态KPI和动态KPI具有不同的配置，如下面的小节所述。

静态KPI#

对于静态KPI，用户应定义：

• 参数：将在KPI中监控的数值。其数据类型和边界必须与KPI范围一致。
• 频率：定义将为KPI指定值的时间间隔。

请注意，为与KPI关联的参数定义的（度量）单位将决定BI卡中显示的单位。

下图显示了静态KPI的创建页面：

创建KPI后，必须将数据插入其时间范围，如下所示：

动态KPI#

对于动态KPI，用户应定义：

• 实体类型：将应用KPI的系统实体。
• 参数：将在KPI中监控的值。其数据类型和边界必须与KPI范围一致。

• 对于每个维度，必须定义：

  • 值类型：KPI计算将返回数据值（单个值）还是数据系列：

    • 数据值：数据集只能有一行，代表单个值。如果存在多行，则仅显示一行

    • 数据系列：数据集应有多行。每行代表当前维度的一个值。

      • 源：计算KPI时将考虑哪个源：

    • 业务规则：将执行一个规则

    • 操作数据存储：将在ODS数据库中触发T-SQL查询
    • 数据仓库：将在DWH数据库中触发T-SQL查询
    • 多维数据集：将在数据仓库多维数据集中触发MDX查询
      如果来源不是业务规则，则必须输入源命令，否则，必须从系统中可用的规则中选择业务规则。
      • 默认可视化效果：显示BI卡时默认考虑的可视化效果。

下图显示了动态KPI的“创建新KPI”向导：

要添加KPI维度，用户可以通过“创建KPI”向导、“编辑KPI”向导或“管理维度和时间范围”向导执行此操作，如下图所示。

下面的源代码片段显示了一个源命令示例，该命令计算当前员工的用户（变量@UserId），在某个工厂设施（作为变量@entityName提供）的车间中，WIP的主要和次要数量总数。在此示例中，KPI类型应配置为最小值，并且必须链接到实体类型工厂设施。对于KPI维度，必须将其配置为返回数据值，并且源必须定义为操作数据存储。

SELECT f.[Name], (SUM(ISNULL(m.PrimaryQuantity,@)) + SUM(ISNULL (m.SecondaryQuantity, @) )) AS [Value]
FROM CoreDataModel.T_Material m
INNER JOIN CoreDataModel .T_StepArea sa ON sa.SourceEntityId = m.StepId
INNER JOIN CoreDataModel.T_Area a ON sa.TargetEntityId = a.AreaId
INNER JOIN CoreDataModel .T_Employee e ON e.ArealId = sa.TargetEntityId
INNER JOIN CoreDataModel.T Facility f ON f.FacilityId = m.FacilityId AND f.FacilityId = a.FacilityId
INNER JOIN Security.T_User u ON u.UserId = e.UserId
WHERE u.UserId = @UserId AND f.[name] = @EntityName AND m.UniversalState <> 4
GROUP BY f.[Name];

虽然源命令必须返回实体名称和值列，但也可以通过在维度源命令的正确列中指定这些值来覆盖KPI、KPI时间范围和KPI参数的定义。例如，如果在源命令的单位列中添加了该值，并且指定了一个要在BI卡中显示的值，则将显示该值，而不是关联参数中定义的单位。有关详细信息，请参阅下表。

Table: 动态KPI输出定义

对于动态KPI，可以添加时间范围，如下图所示。为动态KPI添加时间范围时，用户可以定义在显示相应时间范围的数据时要应用的特定目标值。

如果选择了实体，则时间范围将只适用于此实体。

只能为每个实体定义一个默认时间范围。如果为具有默认时间框架的KPI定义了其他时间框架，则在显示这些时间框架的数据时将应用非默认目标值。

开箱即用的动态KPI#

下表列出了一组开箱即用的动态KPI，可随时使用。

Table: 开箱即用的动态KPI描述

有关KPI计算的详细信息，请参阅多维数据集部分。

下表详细介绍了可用的KPI维度。

Table: 开箱即用的KPI

还有一组开箱即用的、特定于行业的动态KPI，它们与业务规则相关联，如下表所示。这些业务规则与DEE操作相关联，以便从车间设备检索数据，这些设备必须与MES集成。

下表详细介绍了可用的、特定于行业的KPI维度。

Table: 特定于行业的KPI

与参数“KPI百分比”相关联的KPI将自动获得开箱即用KPI（在目标内、接近目标和目标）的限制。对于其他KPI，应手动定义限制，以便正确比较原有（当前）值与目标值。

配置BI卡小组件#

有了必要的KPI，可以使用BI卡小组件在UI 页面中配置其可视化。

创建UI页面#

创建UI页面时，进入构建模式以拖放BI卡小组件。

要开始配置BI卡，请选择设置，如下所示：

BI卡的配置#

在设置选项卡中，选择具有关联KPI的实体类型，以及（可选）将为其显示信息的实体。

在布局选项卡中添加所需的KPI，如下图所示。

对于动态KPI，应定义下表中列出的属性。

Table: 动态KPI BI卡属性

对于静态KPI，应定义下表中列出的属性。

Table: 静态KPI BI卡属性

在链接选项卡中，可以通过从其他来源链接小组件来传递要考虑的实体。

下表显示了可用的KPI可视化选项：

可视化	示例	描述
垂直条形图		此可视化效果在图形中以各自的条形显示KPI序列的每个值。将鼠标悬停在条形上会显示数值和与目标值的增量。
车间		此可视化效果显示图表中KPI序列每个值的点。
线形图		此可视化效果显示图表中KPI序列每个值的点。
圆环图		此可视化效果会根据序列中每个值的比例切饼。
列表		此可视化效果会列出所定义的维度或时间范围的KPI值。
值显示		此可视化效果显示KPI的当前值。
Delta指标		此可视化效果显示KPI的绝对差异（实际值与目标值）。请注意，颜色与为KPI定义的限制相关联（绿色、黄色和红色）。
Delta百分比显示		此可视化效果显示KPI的当前值以及与底部所显示目标值的绝对值和百分比增量。
数字和Delta指标		此可视化效果显示与目标值的KPI百分比增量。
整圆		此可视化效果以圆形条显示KPI目标的完成百分比，以及当前值。
半圆		此可视化效果以半圆条显示KPI目标的完成百分比，以及当前值。
径向仪表		此可视化效果以径向仪表控件显示KPI的当前值，以及与目标值的绝对和百分比增量。
线性仪表		此可视化效果以线性仪表控件显示KPI的当前值，以及与目标值的绝对和百分比增量。
子弹图线性仪表		此可视化效果以子弹图线性仪表显示KPI的当前值，以及与目标值的绝对和百分比增量。
进度条		此可视化效果显示KPI目标的完成百分比和当前值。
垂直条形图		此可视化效果显示KPI目标的完成百分比和当前值。
温度计		此可视化效果显示KPI的当前值。
时间线图表		此可视化效果显示所定义时间范围（时间间隔或上次出现次数）的KPI值。
文本		此可视化效果显示KPI的当前文本。
树形图图表小组件		此可视化效果显示一个矩形，根据序列中每个值的百分比显示不同的区域。将鼠标悬停在区域上会显示数值。
计时器		此可视化效果显示KPI目标日期的倒计时器。

Table: KPI可视化选项

使用BI卡#

UI页面可以包含多个BI卡，显示相同或不同实体的不同KPI。可以通过将其他小组件（例如查询）与BI卡小组件链接起来，使UI页面成为动态页面。因此，可以轻松地创建一个视觉丰富、功能强大的看板，并提供给多个用户使用。

下图显示了一个包含多个BI卡小组件的看板示例：
