列出配方#

激活后，List Recipes任务将向设备发送S7F19（列出配方）SECS/GEM消息。

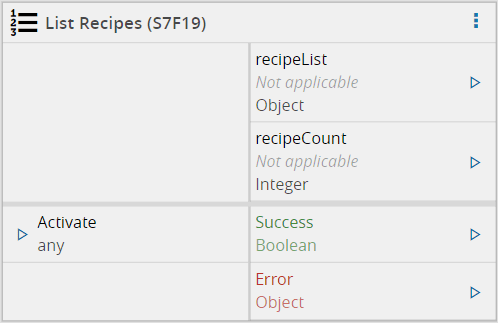

输入#

名称	数据类型	是否是触发器	描述
激活	`Any`	是	激活任务

输出#

名称	数据类型	描述
recipeList	`Object`	发出配方数组
recipeCount	`Integer`	发出回复提供的配方数量
成功	`Boolean`	任务成功执行时触发
错误	`Error`	任务因某种原因失败时触发

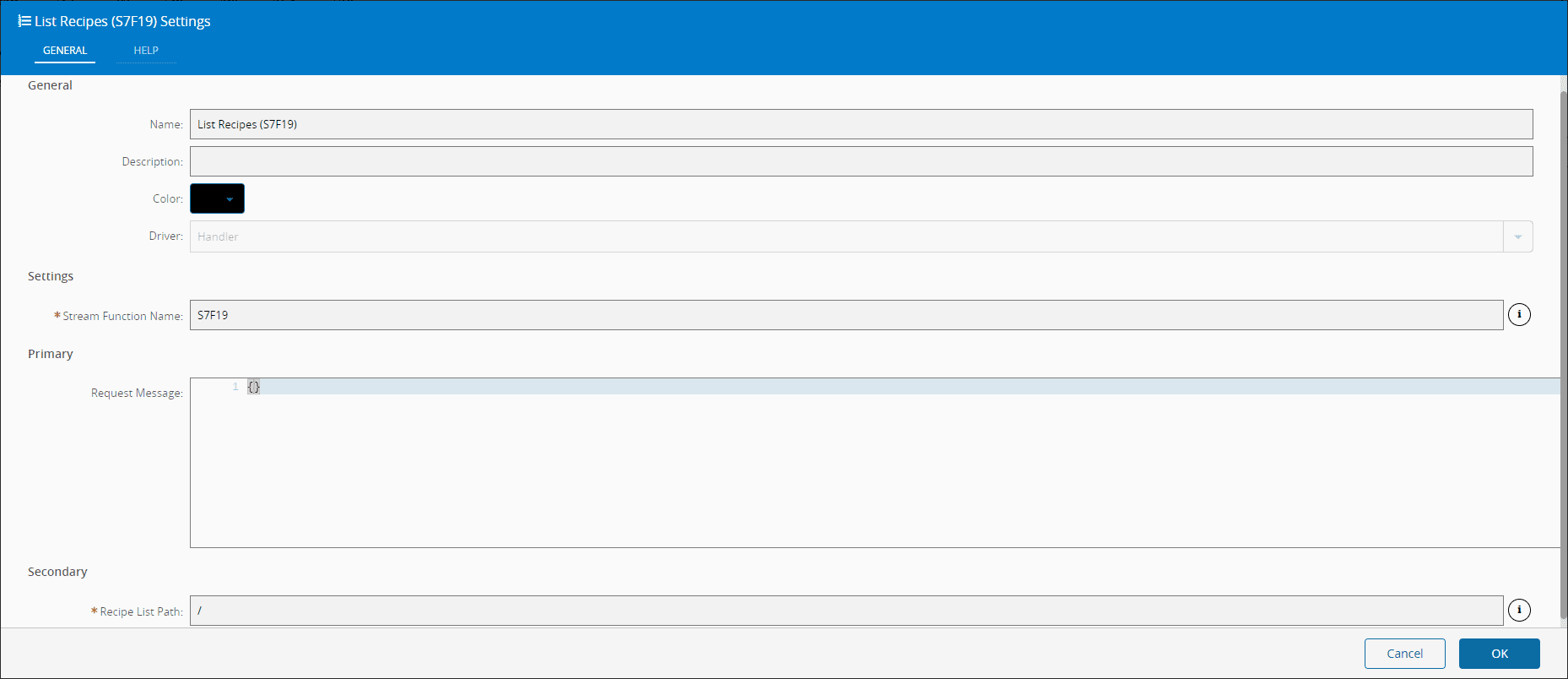

设置#

在General选项卡上，您有常用设置和以下设置：

名称	数据类型	默认	描述
流函数名称	`String`	`S7F19`	消息中使用的SECS-GEM流函数名称。
请求消息	`Object`	{}	自定义请求消息，而不是默认消息。
配方列表路径	`String`	/	“L”列表配方项目的回复消息路径位置

回复路径是浏览SECS/GEM消息的有用方式，在下面您可以找到一个示例：

示例：

{
    "type": "L",
    "value": [
        { "type": "A", "value": "test" },
        { "type": "BO", "value": true },
        { "type": "BI", "value": "0x01" },
        { "type": "I1", "value": 1 },
        { "type": "I2", "value": 2 },
        { "type": "I4", "value": 4 },
        { "type": "I8", "value": 8 },
        { "type": "U1", "value": 11 },
        { "type": "U2", "value": 22 },
        { "type": "U4", "value": 44 },
        { "type": "U8", "value": 88 },
        { "type": "F4", "value": 3.14 },
        { "type": "F8", "value": 3.1415 },
        { "type": "L", "value": [
            { "type": "BO", "value": [true, false, false, true] },
            { "type": "BI", "value": [1, 2, 255] },
            { "type": "I1", "value": [1, 2, 3] },
            { "type": "I2", "value": [2, 3, 4] },
            { "type": "I4", "value": [4, 5, 6] },
            { "type": "I8", "value": [8, 9, 10] },
            { "type": "U1", "value": [11, 12, 13] },
            { "type": "U2", "value": [22, 23, 24] },
            { "type": "U4", "value": [44, 45, 46] },
            { "type": "U8", "value": [88, 89, 90] },
            { "type": "F4", "value": [3.14, 3.15, 3.16] },
            { "type": "F8", "value": [3.1415, 3.141516, 3.14151617] }
        ]}
    ]
}

SECS/GEM项目值可以使用类似路径的字符串从消息中提取。分隔符是“/”字符。索引从1 (1..n)开始。如果使用类型前缀，则将匹配工单索引。

以下示例应有助于解释如何使用它们：

“/” -> 将返回根节点
“/[1]” -> 将返回字符串“test”
“/[4]” -> 将返回整数1
“/U1” -> 将返回11
“/U1[1]” -> 也会返回11
“/L/[3]” -> 将返回[1,2,3]
“/[14]/[3]”-> 也会返回[1,2,3]

请求消息和回复消息可以是自定义创建的SECS-GEM消息。可使用JSON格式创建消息正文，如回复消息示例中所示。

可以使用 JSON 格式构建 SECS/GEM 消息，其中每个 SECS/GEM 项都表示为具有以下格式的对象：
{
   "name": "OptionalName",
   "comment": "Optional Comment/Description",
   "type": "A",
   "value": "test"
}

支持的类型包括：

A - ASCII（字符串）
BI - 二进制值 BO - 布尔值
I1、I2、I4、I8 - 有符号整数
U1、U2、U4、U8 - 无符号整数
F4、F8 - 浮点型/双精度
L - 列表

行为#

在此任务中，您可以在将驱动程序放入工作流时选择驱动程序（如果您有多个与控制器关联的驱动程序）。

激活后，将向设备的驱动程序发送一条S7F19（列出配方）消息。设备随后会使用设备中所有可用配方的列表进行回复。

如果回复与正确路径中预期的内容相匹配，并且具有正确的成功代码，则该任务将在Success输出中发出true值。如果任务由于某种原因无法发送消息，或者收到意外回复，则发出Error。

备注#

没有做特别的备注。
