记录材料缺陷#

材料缺陷.记录

概述#

此操作用于记录指定材料的缺陷。

设置#

除满足操作的先决条件外，无需特殊设置。

先决条件#

• 材料存在且处于活跃状态；
• 该步骤必须已关联缺陷类型的原因。

步骤顺序#

打开材料，导航到缺陷视图。从屏幕左侧的“缺陷”面板中选择材料缺陷。

按顶部功能区上的记录按钮开始记录缺陷。然后，您有两个选择：

无图纸方式记录#

1. 根据需要添加尽可能多的缺陷（按网格右上角的添加，按删除）-指定至少一个项目-并为每个项目提供以下信息：
2. 原因
3. 零件号（用于原因是维修动作中的备件更换）

4. 备注 (备选项)

   Note

   提供的零件号必须是材料产品BOM的有效产品名。



5. 添加完缺陷后，按记录完成操作。

以图纸方式记录#

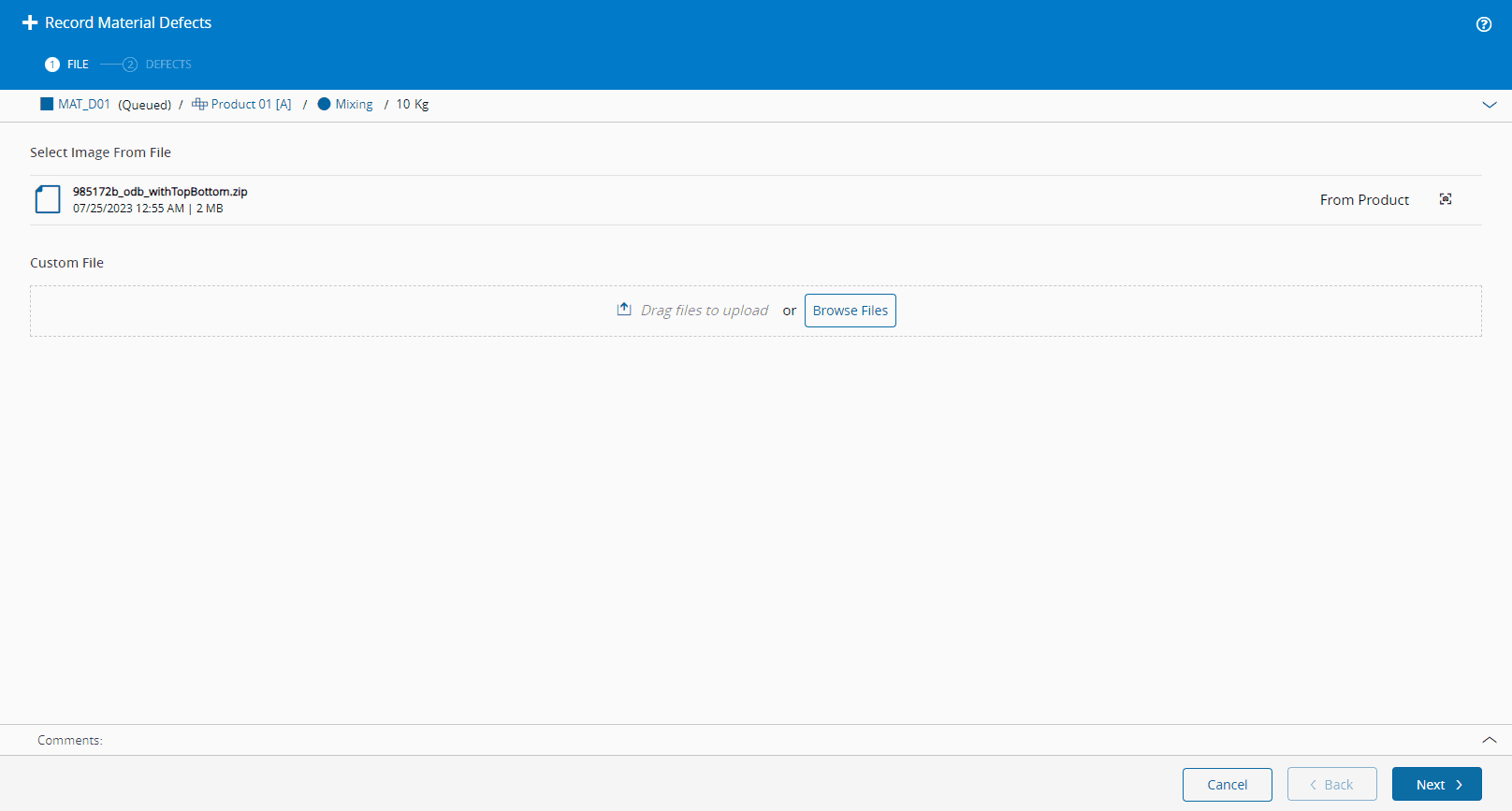

1. 首先上传所需图片作为缺陷的基础，然后按“下一步”以继续。

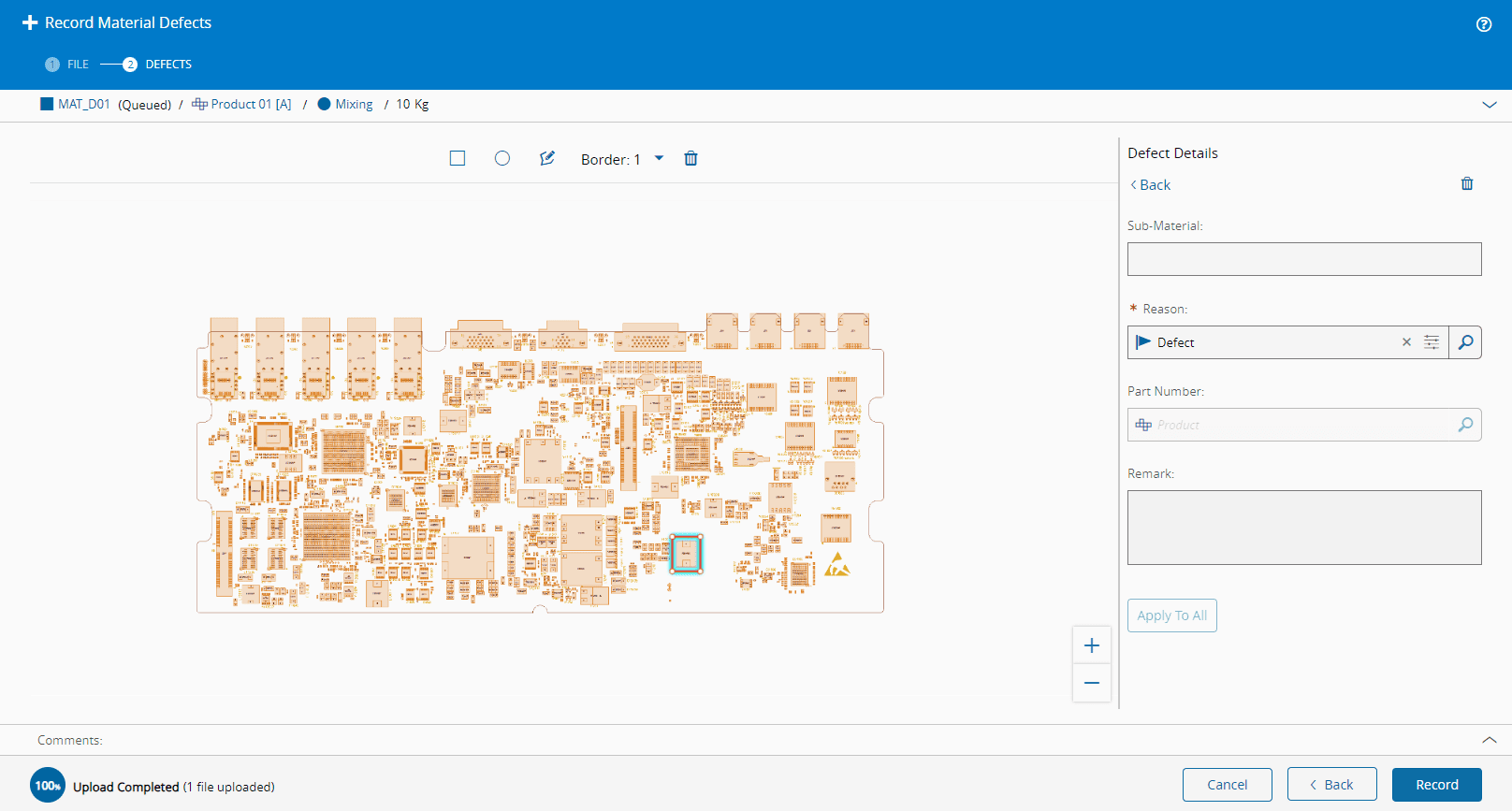

2. 在左侧面板中，使用可用的形状选项识别缺陷。选择适当的形状工具并在图片中创建所选形状：

3. 四方形 - 单击图像并拖动到另一个点以形成正方形或矩形；
4. 圆形 - 单击图像并拖动到另一个点以形成圆形或椭圆形；

5. 多边型 - 单击每个单独的漩涡，然后通过单击原点来闭合形状。

6. 每个形状标识一个缺陷。根据需要添加任意多个形状，并在右侧面板中为每个形状选择以下信息：

7. 原因
8. 零件号（用于原因是维修动作中的备件更换）

9. 备注 (备选项)



10. 按下图片右上角的按钮可以删除任何形状

    Warning

    移除形状也会移除相关缺陷。

11. 添加完缺陷后，按记录完成操作。
