数据采集多维数据集#

此多维数据集收集有关数据采集和SPC图表数据点的信息。

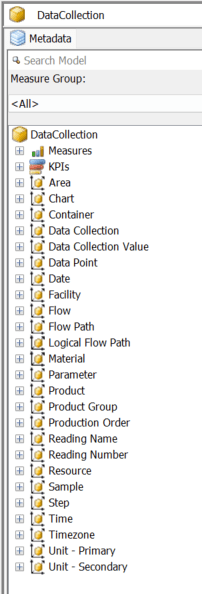

维度#

本节介绍数据采集多维数据集的维度。

车间 - 包含多维数据集处理过程中系统中可用的所有车间

图表 - 包含多维数据集处理过程中系统中可用的所有图表请注意，此维度包含一个名为“图表开始日期时间”的属性，该属性指示在图表名称、图表类型和类型的系列中首次出现新的“规格下限”和“规格上限”对的时间。计算CPK值需要此维度

数据采集 - 包含多维数据集处理过程中系统中可用的所有数据采集

数据采集字符串值 - 包含多维数据集处理过程中系统中可用的所有数据采集字符串值

日期 - 包含系统中使用的所有日历天

雇员 - 包含多维数据集处理过程中系统中可用的所有雇员

工厂设施 - 包含多维数据集处理过程中系统中可用的所有工厂设施

流程 - 包含多维数据集处理过程中系统中可用的所有流程

物料 - 包含多维数据集处理过程中系统中可用的所有物料

参数 - 包含多维数据集处理过程中系统中可用的所有参数。请注意，检查清单和协议中的参数也包括在此维度中

产品 - 包含多维数据集处理过程中系统中可用的所有产品

产品组 - 包含多维数据集处理过程中系统中可用的所有产品组

生产工单 - 包含多维数据集处理过程中系统中可用的所有生产工单

操作 - 包含多维数据集处理过程中系统中定义的所有操作

读数 - 包含在多维数据集处理过程中在系统上定义的所有读数

资源 - 包含多维数据集处理过程中系统中定义的所有资源

样本 - 包含多维数据集处理过程中在系统上定义的所有样本

步骤 - 包含多维数据集处理过程中在系统上定义的所有步骤

时间 - 日时间表示。一天中可用的总秒数（最大：235959)

单位 - 主要 - 表示主要数量的度量单位

单位 - 次要 - 表示次要数量的度量单位

测量组#

数据采集多维数据集中有两个测量组：

• 数据采集
• 图表数据点

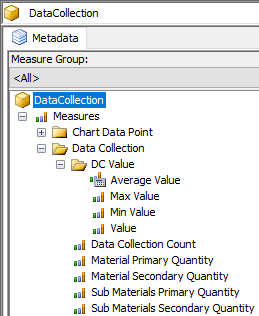

数据采集#

本节介绍数据采集测量组

平均值 - 数据采集的平均值

最小值 - 数据采集的最小值

最大值 - 数据采集的最大值

值 - 数据采集值

数据采集计数 - 数据采集的数量

物料主要数量 - 数据采集事件期间的物料主要数量

物料次要数量 - 数据采集事件期间的物料次要数量

子物料主要数量 - 数据采集事件期间的子物料主要数量

子物料次要数量 - 数据采集事件期间的子物料次要数量

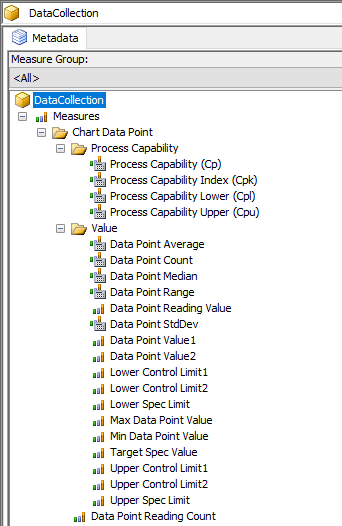

图表数据点#

本节介绍图表数据点测量组

流程能力(Cp) - 流程能力使用能力索引，将受控流程的输出与规格限制值进行比较。比较的方式是，确定流程规格（“宽度”规格）与由六个流程标准偏差单位（流程宽度）度量的流程值的差值之比

此值仅在筛选或显示特定维度属性时可见（非空）。这些属性包括：

[Chart].[Chart Name]
[Chart].[Chart Start Date Time]

流程能力(Cpl) - 这是流程能力的下限

此值仅在筛选或显示特定维度属性时可见（非空）。这些属性包括：

[Chart].[Chart Name]
[Chart].[Chart Start Date Time]

流程能力(Cpu) - 这是流程能力的上限

此值仅在筛选或显示特定维度属性时可见（非空）。这些属性包括：

[Chart].[Chart Name]
[Chart].[Chart Start Date Time]

流程能力指数(Cpk) - 流程能力指数(Cpk)用于度量流程能力。它显示了一个流程在多大程度上能够按照其总体规格产生输出

[Chart].[Chart Name]
[Chart].[Chart Start Date Time]

数据点平均值 - 这是数据点值1的平均值

数据点计数 - 这是一组读数的计数。如果图表每5分钟读取4个值，则15分钟后数据点计数将为3，数据点读数计数将为12

数据点中值 - 这是数据点值1的中值

数据点范围 - 最大数据点值1与最小数据点值1之间的差值

数据点读数值 - 读数的实际值。此值仅在筛选或显示特定维度属性时可见（非空）。这些属性包括：

[Chart].[Chart Name]
[Chart].[Chart Start Date Time]
[Data Point].[Data Point Name]
[Sample].[Sample Id]
[Reading Number].[Reading Number]

要显示单个读数值，除了上面列出的属性外，还必须将日期和时间添加到筛选器/展示中（数据点读数计数必须为1）

*数据点标准偏差 *- 这是数据点值1的标准偏差

数据点值1 - 这是基于读取值和图表类型的第一个计算值。例如，考虑到平均值和范围图表，这将是读取值的平均值。此值仅在筛选或显示特定维度属性时可见（非空）。这些属性包括：

[Chart].[Chart Name]
[Chart].[Chart Start Date Time]
[Data Point].[Data Point Name]
[Sample].[Sample Id]
[Reading Number].[Reading Number]

数据点值2 - 这是基于读取值和图表类型的第二个计算值。例如，考虑到平均值和范围图表，这将是读取值的范围。此值仅在筛选或显示特定维度属性时可见（非空）。这些属性包括：

[Chart].[Chart Name]
[Chart].[Chart Start Date Time]
[Data Point].[Data Point Name]
[Sample].[Sample Id]
[Reading Number].[Reading Number]

控制下限1 - 这是图表数据点的控制下限1。此值仅在筛选或显示特定维度属性时可见（非空）。这些属性包括：

[Chart].[Chart Name]
[Chart].[Chart Start Date Time]
[Data Point].[Data Point Name]
[Sample].[Sample Id]
[Reading Number].[Reading Number]

控制下限2 - 这是图表数据点的控制下限2。此值仅在筛选或显示特定维度属性时可见（非空）。这些属性包括：

[Chart].[Chart Name]
[Chart].[Chart Start Date Time]
[Data Point].[Data Point Name]
[Sample].[Sample Id]
[Reading Number].[Reading Number]

规格下限(LSL) - 这是图表数据点的下限。此值仅在筛选或显示特定维度属性时可见（非空）。这些属性包括：

[Chart].[Chart Name]
[Chart].[Chart Start Date Time]

控制上限1 - 这是图表数据点的控制上限1。此值仅在筛选或显示特定维度属性时可见（非空）。这些属性包括：

[Chart].[Chart Name]
[Chart].[Chart Start Date Time]
[Data Point].[Data Point Name]
[Sample].[Sample Id]
[Reading Number].[Reading Number]

控制上限2 - 这是图表数据点的控制上限2。此值仅在筛选或显示特定维度属性时可见（非空）。这些属性包括：

[Chart].[Chart Name]
[Chart].[Chart Start Date Time]
[Data Point].[Data Point Name]
[Sample].[Sample Id]
[Reading Number].[Reading Number]

规格上限(USL) - 这是图表数据点的上限。此值仅在筛选或显示特定维度属性时可见（非空）。这些属性包括：

[Chart].[Chart Name]
[Chart].[Chart Start Date Time]

维度和测量组#

下表列出了数据采集维度和测量组之间的关系

Table: 数据采集多维数据集 - 维度和测量组
